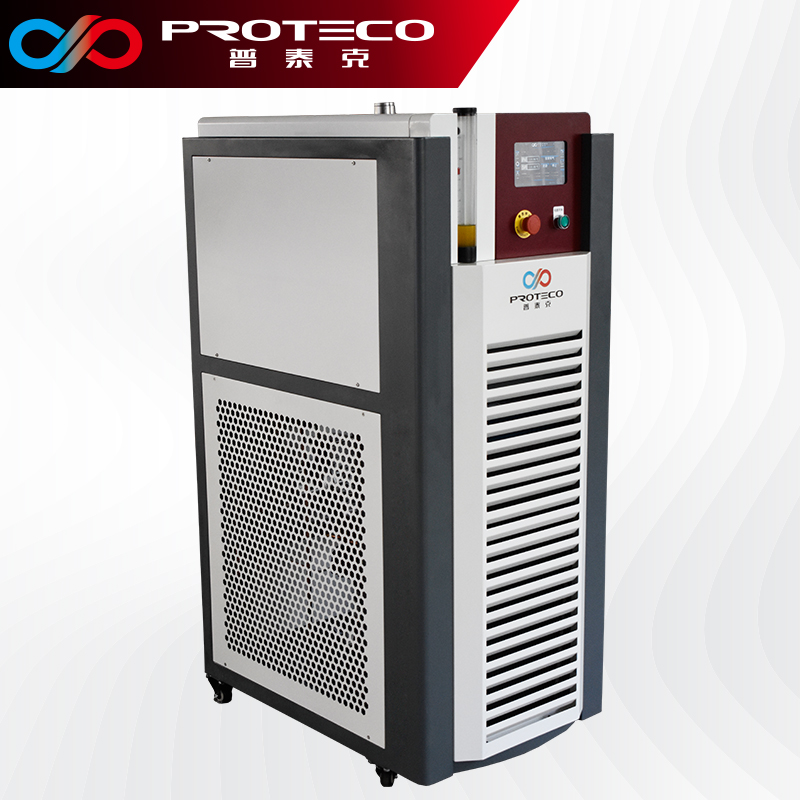

防爆高低溫一體機

簡要描述：PTHC防爆高低溫一體機配備人性化7英寸真彩LCD觸摸屏，良好的人機交互界面，直觀顯示本機參數及外部控溫參數，智能觸控，操作便捷?？紤]到化工客戶需要，可按照客戶設備放置區域定制隔離防爆和正壓防爆機型。

產品型號：PTHC
產品產地：上海
更新時間：2024-10-28
訪問量：11014

產品咨詢聯系我們

產品分類

相關新聞

詳細介紹

PTHC防爆高低溫一體機的特點如下：
　　1、采用磁耦合高溫循環泵，杜絕系統泄漏風險、密封好，流速大，確保設備能更快為外部系統換熱
　　2、只有管路里面的介質參與循環控溫、降低了導熱介質的參與量，提升了系統高低溫控溫的響應速度。
　　3、配備人性化7英寸真彩LCD觸摸屏，良好的人機交互界面，直觀顯示本機參數及外部控溫參數。智能觸控，操作便捷
　　4、設計多組通訊數據接口，可輕松接入各類通訊網絡。
　　5、合理的布局：經常操作均在設備正前方，管路連接均在設備后方，數據接口設置在設備側邊。
　　6、標配為風冷型，無需外接水源，安裝操作簡單；水冷型，散熱效率穩定，不受環境溫度影響。

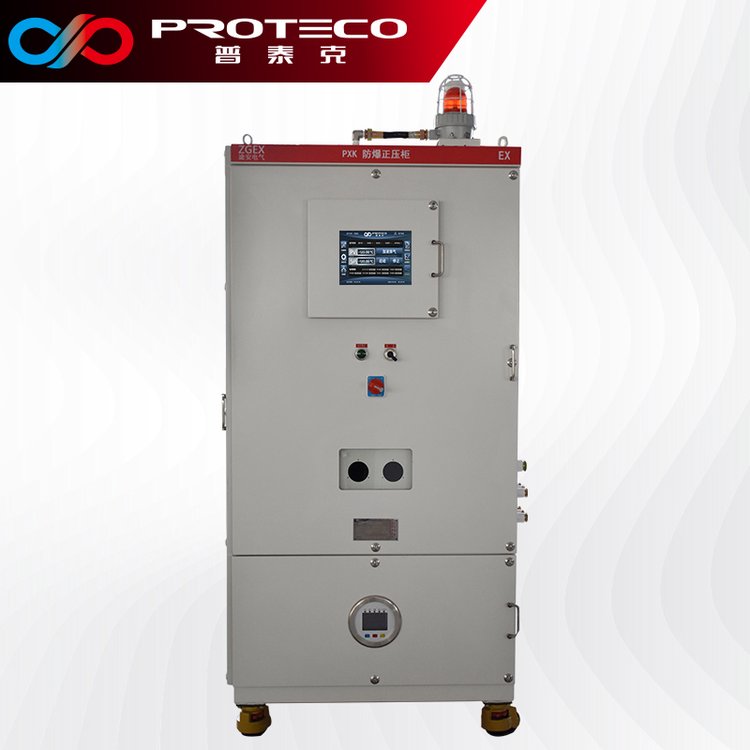

　　7、考慮到化工客戶需要，可按照客戶設備放置區域定制隔離防爆和正壓防爆機型。
　　8、單臺設備可多路輸出，帶多路反應釜、反應器負載，每路可實現獨立控溫。節省空間。

結構組成：
　　1、外殼：采用防爆材料制成，具有良好的防爆性能，能夠抵御外界火花、火焰或爆炸物質的引起的火災或爆炸危險。
　　2、內部隔離室：將高低溫控制系統與爆炸危險區域隔離開來，確保高低溫控制系統的安全運行。
　　3、溫度控制系統：包括加熱元件、制冷循環系統、溫度傳感器、控制器等。用于實現對被控對象的高低溫控制，根據設定的溫度范圍進行加熱或制冷。

工作原理：
　　1、溫度感知：通過內置的溫度傳感器感知被控對象的溫度，并將溫度信號傳遞給控制器。
　　2、溫度控制：控制器根據設定的溫度范圍判斷是否需要加熱或制冷。當溫度低于設定值時，控制器會啟動加熱元件，向被控對象傳遞熱能。當溫度高于設定值時，控制器會啟動制冷循環系統，將熱量從被控對象中移走。
　　3、防爆保護：在設計中考慮到爆炸危險環境的特殊性，采用防爆材料制成的外殼能夠防止火花、火焰或爆炸物質引發爆炸。同時，內部隔離室將高低溫控制系統與爆炸危險區域隔離開來，確保高低溫控制系統的安全運行。

PTHC防爆高低溫一體機技術參數

型號

PTHC-A25

PTHC-A35

PTHC-A55

PTHC-A75

PTHC-A100

PTHC-A150

PTHC-A250

PTHC-A350W

PTHC-A500W

制冷加熱方式

制冷：蒸汽壓縮式制冷，加熱：電加熱

主要應用

本產品適用于需要快速加熱和降溫的外部應用，夾套反應釜、熱沉溫度的控制，制藥行業中的低溫蒸餾、精餾、萃取等設備中。

溫度范圍

-10°C~ 200°C（空載）

加熱功率 kW

2.5

3.5

5.5

7.5

制冷量 kW

20℃

2.5

3.5

5.5

7.5

-5℃

1.4

3.2

4.2

6.1

8.5

循環泵流量 L/min

140

200

300

循環泵揚程 bar

2.5

控制系統

PLC控制器，智能PID控溫模塊

控溫模式

設備出口溫度控制/設備出口溫度與反應物料溫度的溫差控制，選配：物料溫度控制

通信協議

MODBUS RTU 協議 RS 485接口

外部輸入

外置測溫傳感器端口、USB數據接口

溫度反饋

設備導熱介質溫度反饋PT100 （進口溫度、出口溫度），控物料設備包含物料溫度傳感器

溫控精度

介質溫度

±0.5℃

反應物料

±1℃

制冷配件

壓縮機

泰康全封閉活塞壓縮機

艾默生谷輪渦旋壓縮機

膨脹閥

丹佛斯/艾默生熱力膨脹閥

電磁閥

卡士妥/艾默生/丹佛斯電磁閥

蒸發器

丹佛斯/高力/寶得板式換熱器

操作面板

7英寸彩色觸摸屏，溫度曲線顯示、記錄

安全防護

具有自我診斷功能；多項報警保護：循環泵故障、壓縮機過熱、壓力過高、壓力過低、過流、超溫、缺相、相序等保護功能

密閉循環系統

整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。

制冷劑

R404A

接口尺寸

G1/2

G3/4

DN32

DN40

DN50

水冷型
水溫 20℃

型號

型號后綴W

流量

0.6m³/h

0.9m³/h

1.3m³/h

1.8m³/h

2.4m³/h

3.6m³/h

6m³/h

8.5m³/h

12m³/h

壓力

2bar~4bar

接口尺寸

G3/8

G1/2

G3/4

DN32

DN40

外型尺寸(水）cm

60×50×120

80×55×130

100*55*155

100*70*155

120*80*190

150*100*190

外形尺寸 (風）cm

60×50×120

80×55×130

100*55*180

100*70*180

150*100*190

220*150*225

255*150*225

外殼材質

冷軋板噴塑（可選配SUS304材質）

電源

ph/v/Hz

1/220/50

3/380/50

機組配電功率

4kW

6kW

8.5kW

11kW

15kW

24kW

35kW

50kW

74kW

選配連接管路

金屬保溫管、氟膠管、硅膠管

選配

可選配高溫至300℃型號后綴H

選配

可選配一托多機型，單臺設備可多路輸出，帶多路負載，每路可實現獨立控溫。

選配

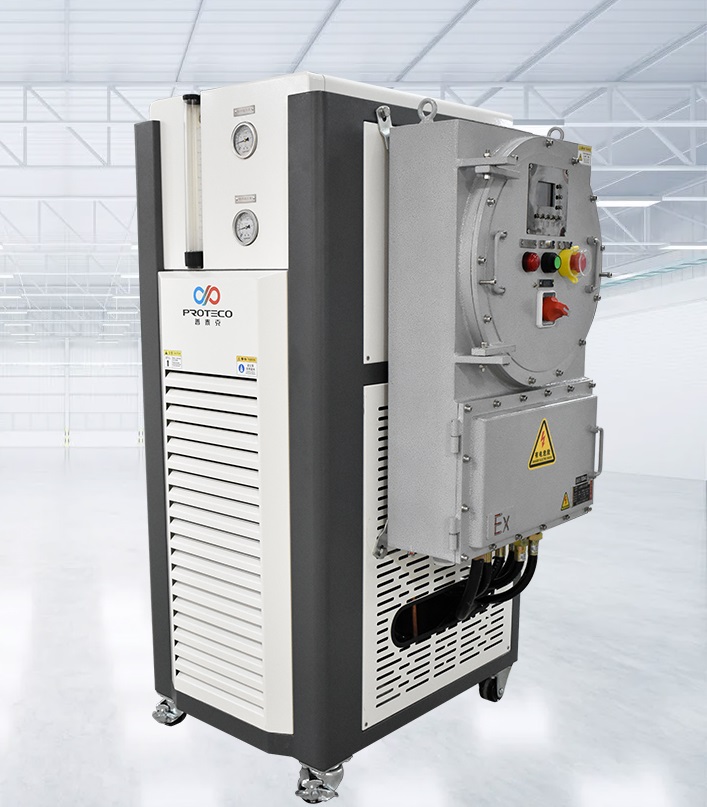

高低溫一體機可選配防爆型（正壓防爆型號后綴PEX，隔爆防爆型號后綴DEX）

備注

1、以上制冷量參數基于冷卻水進水溫度25℃，風冷為環境溫度25℃。

2、本公司保留更改上述參數而不另行通知的權力。

反應釜一般都具有一個內部腔體，需要防爆高低溫一體機進行溫度控制的物料就盛放在這個腔體中。內部腔體被一個可通入導熱油的夾套包圍著，溫度控制系統與反應釜的夾套連接。不銹鋼材質的反應釜更加堅固耐用，而玻璃反應釜則能夠讓用戶觀察釜體中的反應過程。為了控制反應釜的溫度，導熱油在防爆高低溫一體機中被加熱和制冷。持續將導熱油通過循環泵打進反應釜的夾套中，內部的溫度突變，將通過快速加熱和制冷來進行補償，實現動態平衡。
